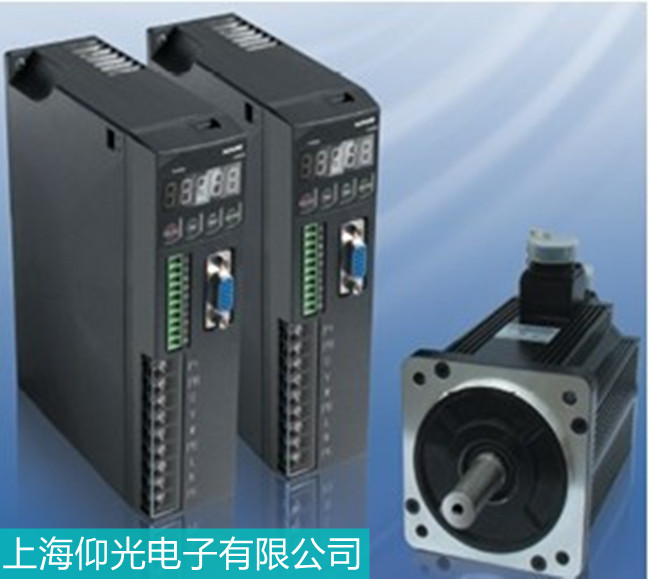

西门子伺服电机交流伺服驱动器配线的注意事项：
1、信号线，编码器输入线请使用屏蔽导线。配线长度：NC至AC伺服驱动器的信号线长度<3M，AC驱动器至编码器的输入线长度<20M。
2、接地线请尽量使用粗导线，请按第3种接地标准(接地电阻<100Ω)采用一点接地方式联接地线，如果电机与机床之间是处于绝缘状态，请将电机接地。
3、防止干扰脉冲所引起的误动作，请采用如下措施:(1)如果伺服驱动器与电焊机、放电加工设备等使用同一电源，或虽然不是使用同一电源，但附近有高频干扰设备时，请使用绝缘隔离变压器以有电源滤波器等措施。(2)强电电缆(电源电缆、电机电缆等强电回路)同信号电缆间隔30CM以上配线，不要在同一配线槽。(3)请注意模拟量输入信号电缆的终端联接(因为模拟量输入信号非常容易受到高频干扰的影响)。
4、在配线完成后，对全部接线进行检查，确认插接端子是否张开过大、焊接端子以及压接端子是否良好，螺丝是否上紧，插接件是否联接正确，特别要检查电机以及编码器的极性是否联接正确。
5、确认电机相序与伺服驱动器要求一至，否则电机将不能运转。
