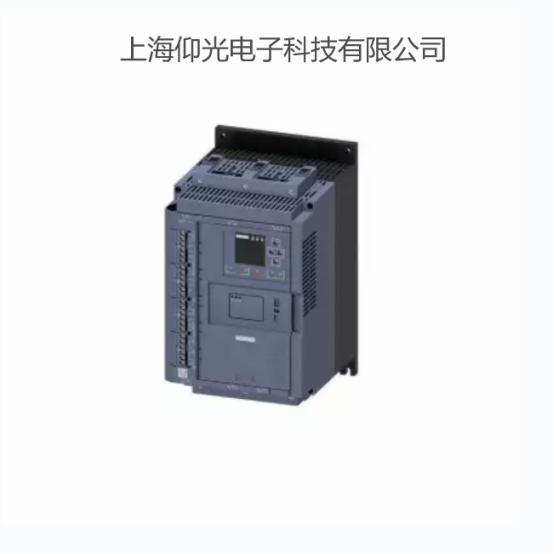

刚接到两台西门子软启动机器，一台报警电源模块故障电压偏低，另一台是电源无输出故障，同一家公司同一型号的机器，还同时发生故障。和同事两个一起上检测台测试机器的故障，发现一台是西门子840D另一台是74系列的，两个不同故障是840D这台机器的电源模块错误指示灯亮，母线的电压偏低报警。另一台是电压无输出芯片短路损坏导致的，同一个印染厂的机器有一个共同点机器的内部潮湿严重这与客户工厂车间的环境有很大的关系，当然与机器故障也有一定的影响。
西门子软启动电源模块故障的检修概述：
西门子840D数控系统电源模块错误指示灯亮,母线低压报警。检修:将控制模块电源输出的控制线全部置为有效，将AS1、AS2短接,NS1、NS2短接,63、64脚和9脚短接,U、V、W接入三相380VAC电源(维修现场没有三相380VAC电源,可接220VAC经变压器升压后得到单相380AC电源),测试M500和P500端子之间母线电压有580V,电压并不低,测量直流控制电压输出端子P24、P15、N15、N24、M电压正常。拆开电源外壳,观察电路板电压检测部分,发现其检测原理是母线电压正端串联了数个2M并联的电阻降压,在1个电阻上的分压取样送给放大器处理。目测发现2M电阻由于长期受热有变黄变黑的现象,实测发现某个2M电阻已经变值增大至3M以上,这会造成1kΩ电阻上的分压下降,造成检测电压下降,系统报警。更换所有2M降压电阻,电源在用户处使用时不再报警。
西门子软启动电压无输出故障：
继续检查西门子软启动发现更多的74芯片损坏,且都为击穿短路,据此分析:有高压串入5V电路,可能使连接5V的芯片全部损坏,继续检查与5V相连接的芯片,又找到一只光耦、两个二极管、一片AD转换芯片、一EPROM损坏。找一台好的机器将EPROM程序读出,重新烧录一片EPROM芯片,将其他损坏元件也全部更换,试机后发现输出直流电压波动很大,约有70V以上的波动,无奈将所有元件又检查一遍,并没有发现异常,百思不得其解。后来重新理清了一下思路控制板上的AD转换器是否参考电压不稳。仔细检查发现更换后的AD转换器后缀字符有点不同,查看DATASHEET,发现其精度不如原装的,于是重新买一片跟原装一样参数的AD转换芯片,更换后试机,果然正常。
