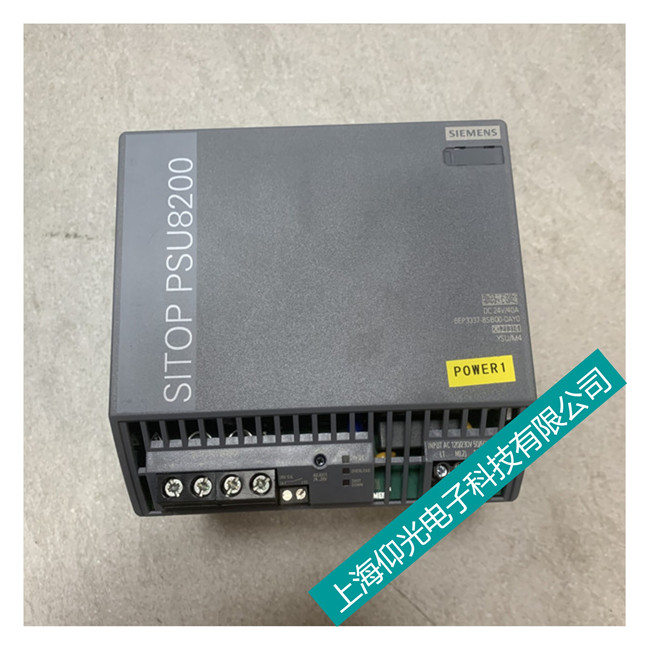

在控制系统中24V稳压电源是必不可少的，看起来一个很普通的电源却在整改控制系统中起到很重要的角色，因为没有电源控制系统就等于鱼没有了水。下面跟大家分享西门子SITOP开关电源故障诊断及更换。
一、工作准备
1、工具准备：工具包（含中型一字螺丝刀、电笔、万用表等、手电筒）、记号笔、记录本，检修牌一块。
2、备件准备：西门子SITOP系列20A的24V直流稳压电源1块。（与现场电压等级及电流一致）
二、西门子SITOP开关电源故障诊断
西门子SITOP开关电源故障诊断相对比较简单，我们首先到达现场第一步是检查SITOP开关电源的指示灯。
1、LED指示灯为绿色，则说明开关电源正常运行。
2、LED指示灯为黄色，则开关电源在故障状态，可能输出电压低于20V。这时候用万用表直流档测量其输出电压，如果确认低于20V，这时候可以用小螺丝刀调节输出电压调节电位器，把电压调至24V。
3、LED指示灯灭，用万用表检查输入电压是否正常，检查接线端子螺丝是否紧固。如果电源电压正常且接线没问题，则说明该开关电源可能已经坏，可更换回去进一步检查修理。
二、故障西门子SITOP开关电源更换
1、首先来到故障SITOP开关电源现场，找到故障电源模块所供电的电源断路器。分断流电源模块的供电断路器，用测电笔测断路器下端无电。
2、观察故障西门子SITOP开关电源的接线方式，并做好记录以免等会接错线。
3、用螺丝刀拆下流电源模块上AC220V的进线L1、N、PE，以及24V出线L+和M。并用胶布包好线头。
4、用螺丝刀往下压出直流电源模块（导轨式）的固定卡扣，取下电源模块，放置在安全位置。
5、将新的西门子SITOP开关电源模块从上向下倾斜一定角度，挂靠在导轨上部，然后用一字螺旋刀往下压出电源模块的固定卡扣，把电源模块的下方往前推，待模块达到水平位置后拔出螺丝刀，电源模块将扣在导轨上。轻轻晃动电源模块，确认卡牢固。
6、用相似尺寸螺丝刀松开电源模块上AC220V的进线L1、N、PE和24V出线L+和M固定螺丝。用螺丝刀按照记录的电源模块接线方式接线，依次把线接入端子并锁紧。
7、合上电源模块的供电断路器，用测电笔测断路器下端有电。并观察电源模块上的指示灯亮,用万用表测量输出端DC24V电压正常。
